Einfache NVIS-Antenne für den Notfunk

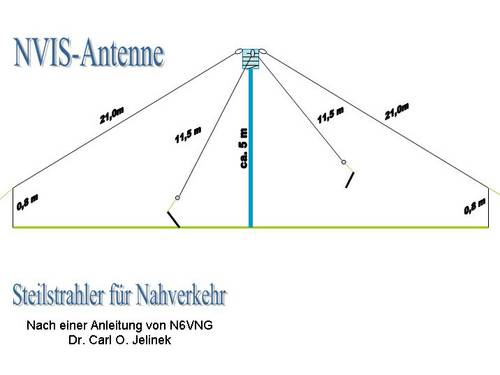

Die NVIS (Near Vertical Incidence Skywave) ist eine Antenne, bei der die elektromagnetischen Wellen sehr steil, im Winkel von 80° bis 90°, abgestrahlt werden.
Da die abgestrahlten Funkwellen an der Ionosphäre im gleichen Winkel reflektiert werden wie sie auftreffen, ist ein Funkverkehr von nahe zueinander liegenden Stationen, bei Verwendung einer steil strahlenden Antenne, möglich.
Der sonst auftretende Nahschwund-Effekt wird stark verringert.
Eingesetzt wird die NVIS - Antenne bei Funkamateuren, dem Militär und bei Hilfsorganisationen.
Da die abgestrahlten Funkwellen an der Ionosphäre im gleichen Winkel reflektiert werden wie sie auftreffen, ist ein Funkverkehr von nahe zueinander liegenden Stationen, bei Verwendung einer steil strahlenden Antenne, möglich.
Der sonst auftretende Nahschwund-Effekt wird stark verringert.
Eingesetzt wird die NVIS - Antenne bei Funkamateuren, dem Militär und bei Hilfsorganisationen.
Materialliste
Beim Bau der Antenne habe ich versucht, keine neuen Materialien zu verwenden und vorhandene Altbestände zu nutzen. Auch auf die Verwendung von speziellen Werkzeugen wurde bewusst verzichtet, um nachzuweisen, dass die Antenne z.B. auch bei einem Fieldday gebaut werden könnte.
1 Stk. Abwasserrohr mit Steckmuffe
(Ø 80 bis 125 mm x 300mm lang)
1 Stk. Muffenstopfen
4 Stk. Karabinerhaken
4 Stk. Isolatoren
4 Stk. Steckmastsegment aus GFK (nur als ein Beispiel)
6 m Koaxkabel z.B. RG58
8 m Abspannseil
66 m Antennen-
8 Stk. Draht-
4 Stk. Erdspieße
div. Löt-
Kabelbinder, Schrumpfschlauch /Abdichtband

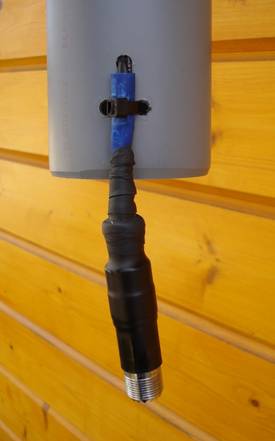

PL-

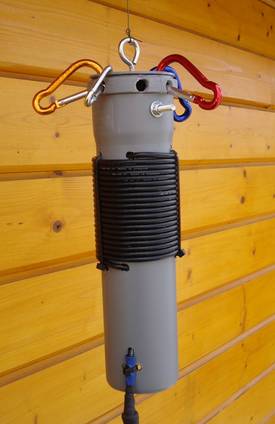

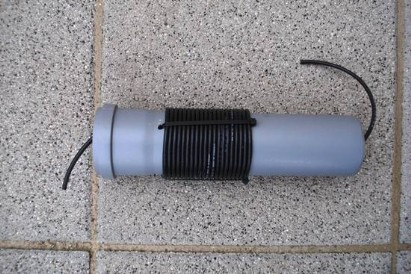

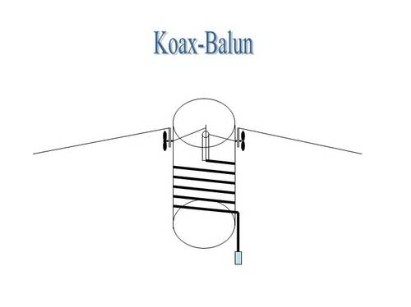

Koax-Balun
Länge des Koaxkabel: 5,49 bis 6,40 m
Rohrdurchmesser: 80 bis 125 mm
Länge: 250 bis 300 mm
Länge des Koaxkabel: 5,49 bis 6,40 m
Rohrdurchmesser: 80 bis 125 mm
Länge: 250 bis 300 mm
